LED-Würfel mit Knopf - elektronischer Bausatz

Für wen?

• Für alle, die zwei Fliegen mit einer Klappe schlagen wollen - die Grundlagen des Lötens lernen und gleichzeitig einen coolen Würfel haben, den nicht jeder hat.

Und warum?

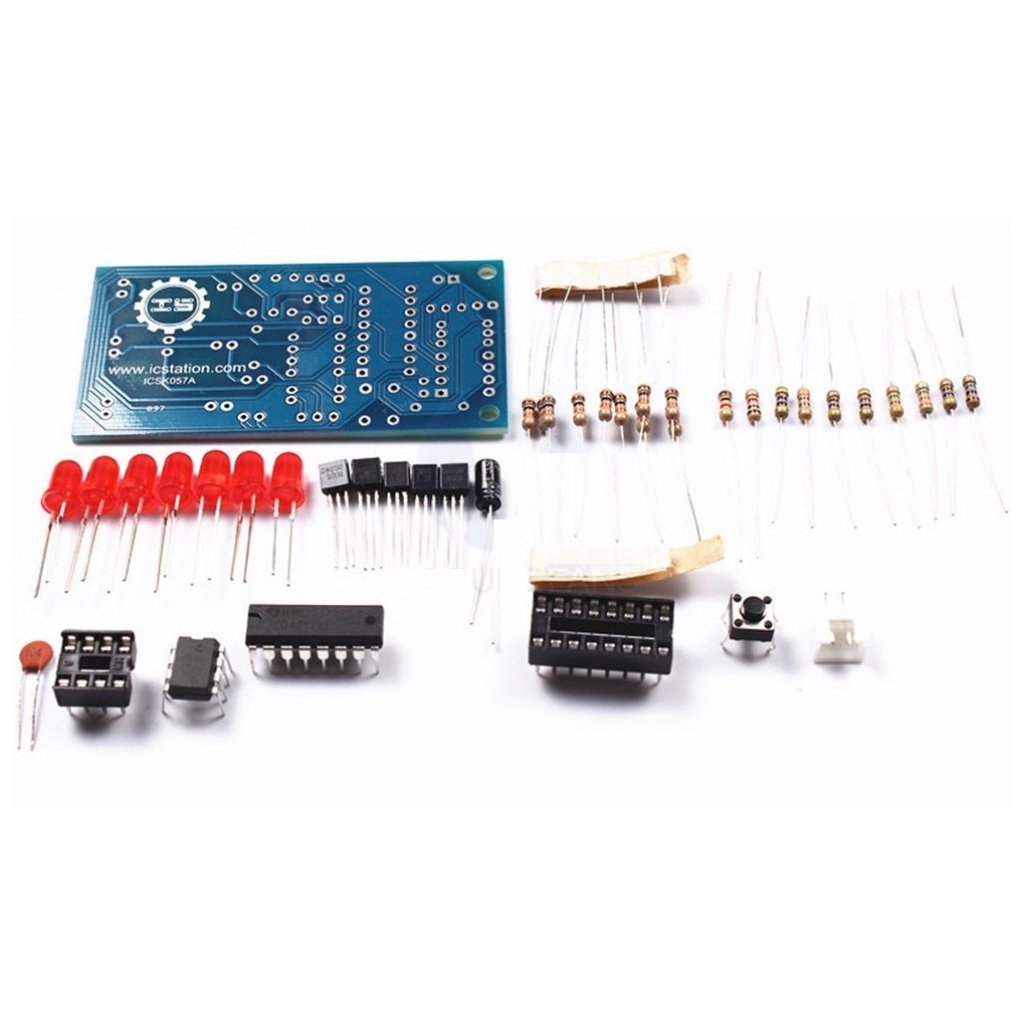

• Sobald man alle notwendigen Bauteile gemäß der Anleitung an die Stromversorgung angeschlossen hat, zeigen die LEDs zufällig eine Zahl an
• Der nächste "Wurf" ist ganz einfach - drücke einfach die Taste S1 und alle 7 LEDs leuchten auf. Nach ein paar Sekunden beginnen die LEDs zu blinken und stellen sich dann auf eine der sechs möglichen Zahlen ein (genau wie bei einem normalen Würfel)

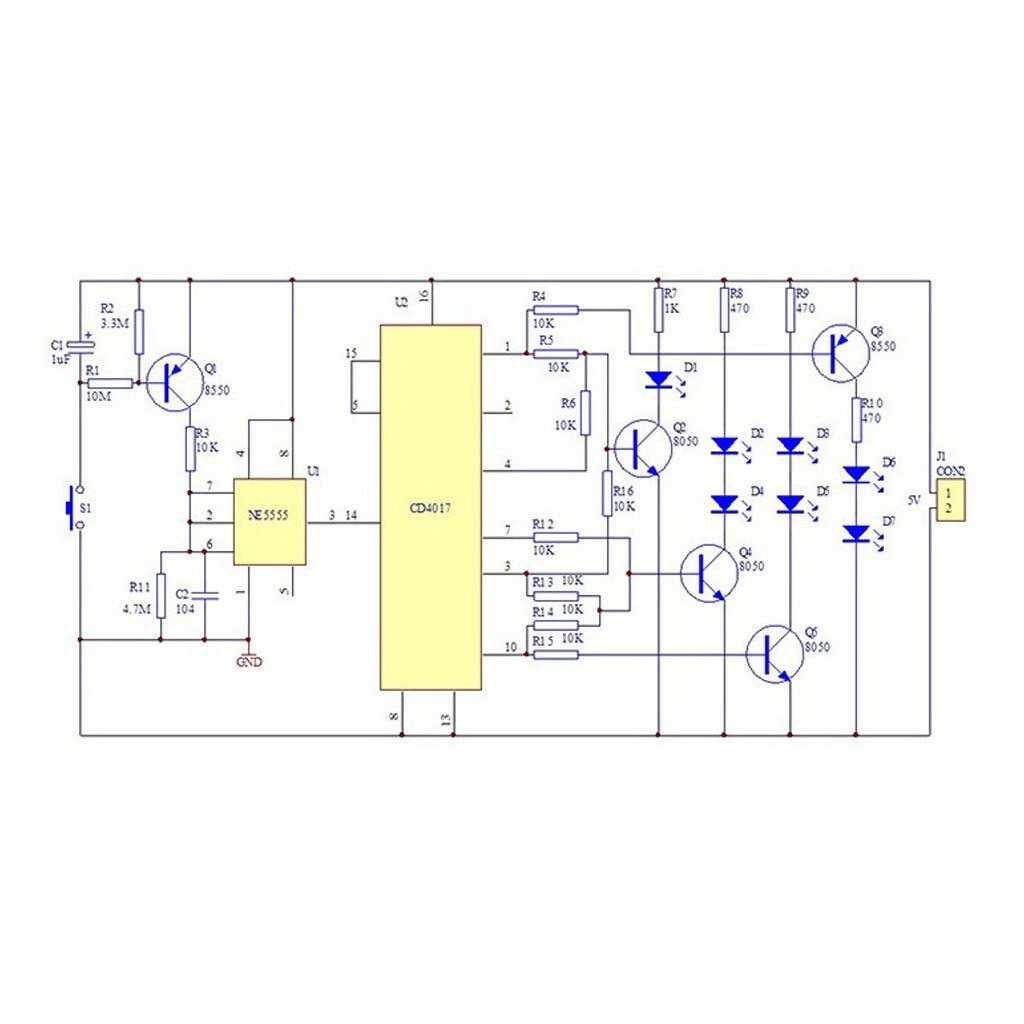

• Die Schaltung besteht aus einem Impulsgenerator und einem Dezimalzähler. Der Impulsgenerator besteht aus einem NE555 Timer und externen Komponenten, um einen Multivibrator zu erzeugen. Wenn die Taste S1 gedrückt wird, schaltet sich Q1 ein und es werden Impulse von Pin 3 erzeugt. Der CD4017 steuert dann 7 LEDs, die die Zahlen 1-6 anzeigen. Das mag Ihnen jetzt wie ein spanisches Dorf vorkommen, aber wenn Sie den Bausatz selbst bauen, werden Sie es sicher verstehen
